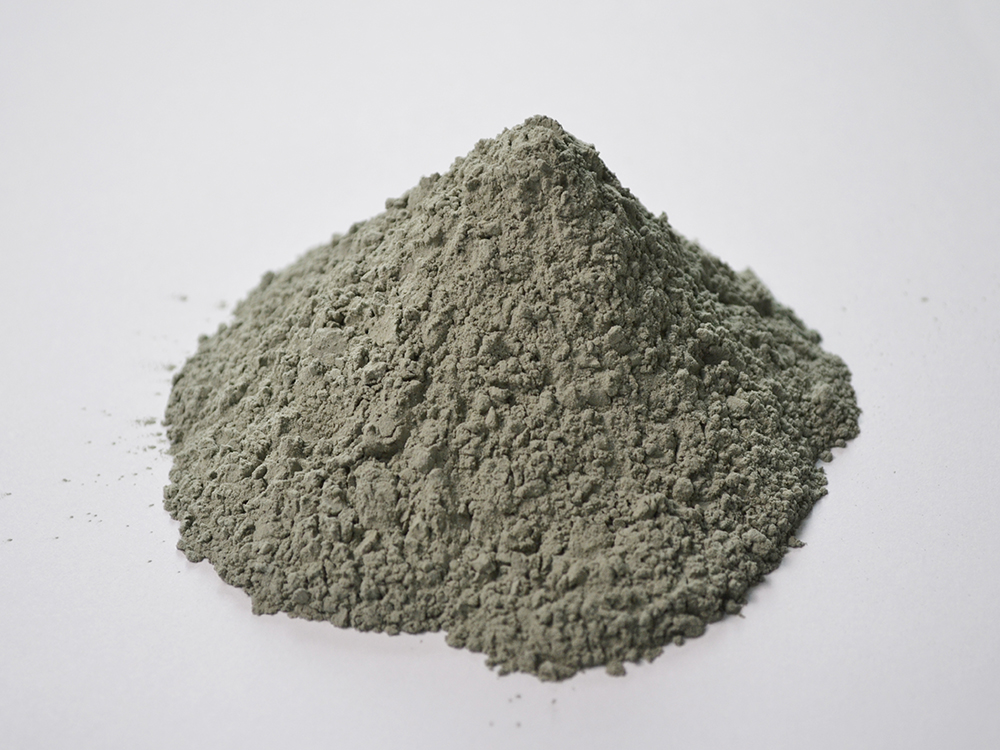

绿碳化硅，化学式为SiC，是一种高纯度、高硬度的碳化硅品种。它通常以绿色、半透明的六方晶体形态存在，其SiC含量高于常见的黑碳化硅，物理性能相近但略脆。
生产工艺
绿碳化硅的生产工艺与黑碳化硅基本相同，均采用电阻炉高温冶炼。其关键区别在于对原材料纯度的要求更高。主要原料为石油焦和优质硅石（或石英砂），并添加食盐作为添加剂，在约2200°C的高温下冶炼而成。
绿碳化硅微粉的生产则在此基础上，将冶炼得到的大结晶块体经过破碎、球磨整形、酸洗除杂、水力精密分级及高温烘干等工序加工而成。
物理与化学性质
硬度与强度：莫氏硬度约为9.4，介于刚玉和金刚石之间，机械强度高于刚玉。
成分与密度：SiC含量通常不低于98.0%，密度约为3.18-3.20 g/cm³。
其他特性：具有较好的导热性与半导体特性，化学性质稳定。
绿碳化硅化学成分 | |||
粒度号 | SIC | Free C | Fe2O3 |
大于 | 小于 | 小于 | |
F20-F90 | 99.0 | 0.2 | 0.2 |
F100-F220 | 98.5 | 0.2 | 0.2 |
F240-F2000 | 98 | 0.2 | 0.2 |
微粉粒度组成：
JIS.R6001-1998 | ||||
粒度号 | DS0 | DS3 | DS50 | DS94 |
小于 | 小于 | 大于 | ||
#240 | 127 | 97 | 57±3 | 40 |
#280 | 112 | 87 | 48±3 | 33 |
#320 | 98 | 74 | 40±2.5 | 27 |
#360 | 86 | 66 | 35±2 | 23 |
#400 | 75 | 58 | 30±2 | 20 |
#500 | 63 | 50 | 25±2 | 16 |
#600 | 53 | 41 | 20±1.5 | 13 |
#700 | 45 | 37 | 17±1.8 | 11 |
#800 | 38 | 31 | 14±1.08 | 9 |
#1000 | 32 | 27 | 11.5±1.0 | 7 |
#1200 | 27 | 23 | 9.5±0.8 | 5.5 |
#1500 | 23 | 20 | 8.0±0.6 | 4.5 |
#2000 | 19 | 17 | 6.7±0.6 | 4 |
#2500 | 16 | 14 | 5.5±0.5 | 3 |
#3000 | 13 | 11 | 4.0±0.5 | 2 |
#4000 | 11 | 8 | 3.0±0.4 | 1.3 |
#6000 | 8 | 5 | 2.0±0.4 | 0.8 |
#8000 | 6 | 3.5 | 1.2±0.3 | 0.6 |
欧洲标准（F砂） | |||
FEPA42-GB-1998 | |||
粒度号 | DS3 | DS50 | DS94 |
小于 | 大于 | ||
230# | 82 | 53.3±3 | 34 |
240# | 70 | 44.5±2.0 | 28 |
280# | 59 | 36.5±1.5 | 22 |
320# | 49 | 29.2±1.5 | 16.5 |
360# | 40 | 22.8±1.5 | 12 |
400# | 32 | 17.3±1.0 | 8 |
500# | 25 | 12.8±1.0 | 5 |
600# | 19 | 9.3±1.0 | 3 |
800# | 14 | 6.5±1.0 | 2 |
1000# | 10 | 4.5±0.8 | 1 |
1200# | 7 | 3.0±0.5 | 0.8 |
